¿Por qué el desgaste del filo en herramientas de corte afecta la calidad de los troqueles y cómo prevenirlo?
Impacto del desgaste del filo en la precisión y acabado de los troqueles
El desgaste del filo en las herramientas de corte influye directamente en la calidad de los troqueles, ya que un filo deteriorado provoca imprecisiones en el proceso de conformado. Cuando el filo pierde su capacidad de corte, la pieza puede presentar tolerancias fuera de especificación, bordes irregulares o acabados superficiales deficientes. Esto se debe a que el desgaste incrementa la fuerza necesaria para cortar, generando deformaciones en la pieza o incluso microfisuras en el material del troquel. La pérdida de precisión en el corte afecta tanto a la calidad final como a la vida útil del troquel, incrementando los costes de producción y mantenimiento.
Factores que aceleran el desgaste del filo y su relación con la calidad del troquel
El desgaste del filo puede ser causado por varias causas, como el uso de materiales inadecuados, velocidades de corte excesivas, lubricación insuficiente o condiciones de trabajo agresivas. Entre los factores que más influyen se encuentran:
- Material de la herramienta: Herramientas con aleaciones inadecuadas o de baja dureza se desgastarán más rápidamente.
- Condiciones de corte: Alta velocidad y presión sin una adecuada refrigeración aceleran el desgaste.
- Contaminación y residuos: Partículas abrasivas o residuos en el proceso aumentan la abrasión del filo.
Mantener estos aspectos controlados es esencial para prevenir un desgaste prematuro que comprometa la precisión y la calidad del troquel.
Medidas preventivas para prolongar la vida del filo y mantener la calidad
Para evitar que el desgaste del filo afecte la calidad del troquel, es fundamental implementar buenas prácticas de mantenimiento y control. Algunas acciones efectivas incluyen:
- Selección adecuada de herramientas: Utilizar filos de alta dureza y recubrimientos que mejoren su resistencia al desgaste.
- Optimización de parámetros de corte: Ajustar velocidad, presión y lubricación según el material y las condiciones de trabajo.
- Inspecciones periódicas: Realizar revisiones visuales y mediciones dimensionales del filo para detectar desgaste a tiempo.
- Reafilado o reemplazo oportuno: Cuando el filo muestre signos de desgaste excesivo, reafilado o sustitución para mantener la precisión.
Estas medidas aseguran que las herramientas mantengan su capacidad de corte y, por ende, la calidad de los troqueles producidos.
Preguntas frecuentes
¿Cómo puedo identificar que el filo de mi herramienta está desgastado?
Se puede detectar mediante inspecciones visuales, medición de la altura del filo, o mediante pruebas de corte que muestren pérdida de precisión o acabado defectuoso en las piezas.
¿Cuál es la vida útil promedio de un filo en herramientas de corte para troqueles?
La vida útil varía según el material, las condiciones de trabajo y el mantenimiento, pero generalmente se recomienda revisar y reafilarlas tras cierto número de ciclos o cuando se evidencien signos de desgaste.
¿Qué recubrimientos ayudan a reducir el desgaste del filo?
Recubrimientos como TiN, TiAlN o DLC aumentan la resistencia al desgaste, reducen la fricción y prolongan la vida útil del filo en aplicaciones de corte en troqueles.
¿Qué técnicas de mantenimiento son recomendables para prevenir el desgaste?
El mantenimiento preventivo incluye limpieza regular, inspección visual, reafilado en tiempo y adecuado almacenamiento de las herramientas para evitar impactos y contaminantes.
¿Qué impacto tiene el uso de lubricantes en la durabilidad del filo?
El uso correcto de lubricantes reduce la fricción y el calor generado durante el corte, disminuyendo el desgaste del filo y mejorando la calidad del troquel.

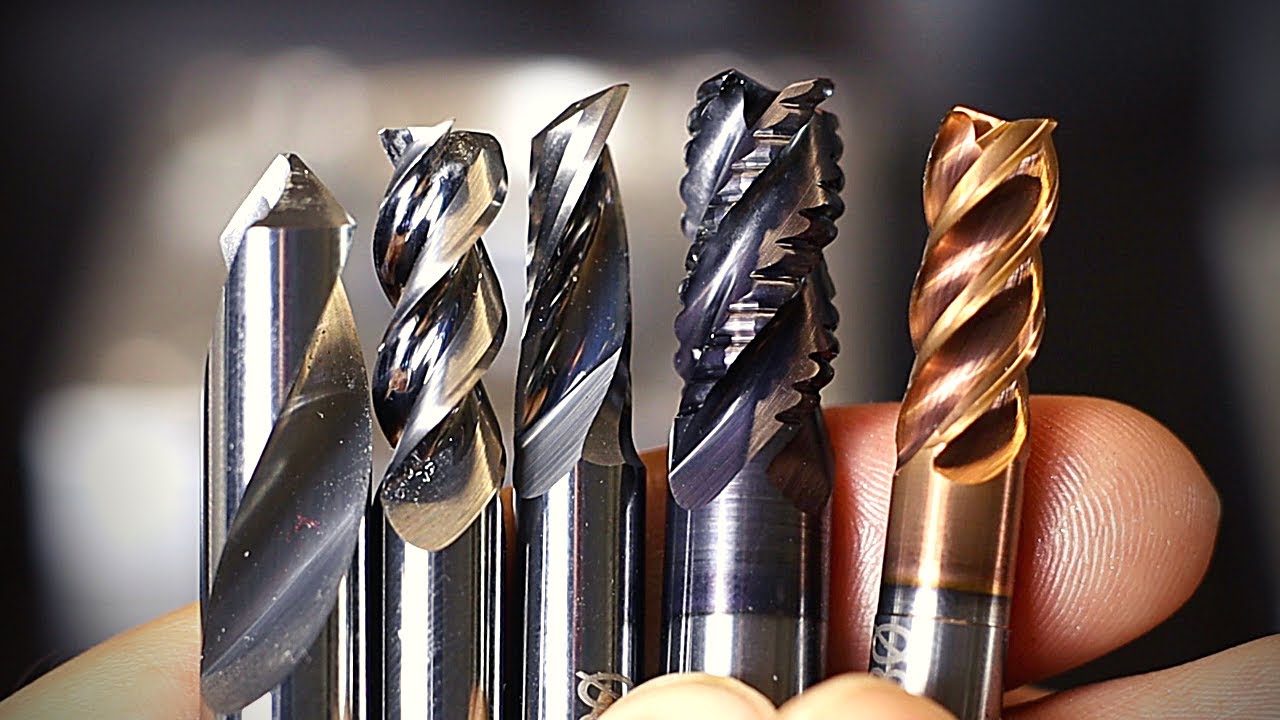

Tipos de filo en herramientas de corte: cómo elegir el más adecuado para mantener la precisión en mecanizados de alta tolerancia
Clasificación de los tipos de filo en herramientas de corte
En el ámbito del mecanizado de alta precisión, la elección del filo correcto es fundamental para garantizar la calidad y la repetibilidad de las piezas. Los principales tipos de filo se dividen en afilados rectos, cónicos y de doble filo. Cada uno presenta ventajas específicas en función del material, la geometría de la pieza y la operación a realizar. Por ejemplo, los filos rectos son ideales para cortes limpios en metales blandos, mientras que los cónicos proporcionan mayor durabilidad en cortes profundos o en materiales duros. La elección del tipo de filo influye directamente en la estabilidad de la operación y en la precisión dimensional alcanzada.
Materiales y tratamientos del filo para diferentes aplicaciones
El material y el tratamiento térmico del filo determinan su resistencia al desgaste, su capacidad de mantener el filo y su comportamiento en condiciones de alta carga. Las herramientas con filos recubiertos, como los de carburo con recubrimientos TiAlN o TiCN, ofrecen mayor resistencia al desgaste y temperaturas elevadas, ideales para mecanizados de alta velocidad y tolerancias estrictas. En cambio, los filos de acero rápido sin recubrimiento pueden ser preferidos en operaciones de menor velocidad o en materiales más blandos, donde la agresividad del corte es menor. La selección adecuada del material y el tratamiento asegura que el filo mantenga su precisión durante toda la vida útil de la herramienta.
Cómo determinar el filo más adecuado para mantener la precisión
Para escoger el filo correcto, es imprescindible evaluar aspectos como la dureza del material, la geometría de la pieza, la velocidad de corte y la profundidad de pasada. La tolerancia dimensional requerida y el tipo de acabado superficial también influyen en la decisión. Además, se recomienda realizar verificaciones periódicas del filo, como inspecciones visuales y mediciones de filo, para detectar signos de desgaste o deterioro. La correcta elección y mantenimiento del filo contribuyen a reducir errores en la pieza final, minimizar tiempos de parada y evitar reprocesos.
Preguntas frecuentes
¿Cuál es el tipo de filo más adecuado para mecanizados de alta precisión en acero inoxidable?
Para acero inoxidable, se recomienda un filo de carburo recubierto con TiAlN, que ofrece mayor resistencia al desgaste y mantiene la precisión en operaciones de alta velocidad.
¿Cómo puedo saber si el filo de mi herramienta está desgastado?
Las señales incluyen pérdida de precisión dimensional, incremento en la fuerza de corte, deterioro en el acabado superficial y cambios en el sonido durante el mecanizado. La medición con instrumentos de precisión ayuda a detectar el desgaste antes de que afecte la calidad.
¿Qué factores influyen en la durabilidad del filo en operaciones de alta tolerancia?
El material del filo, el recubrimiento, la velocidad de corte, la profundidad de pasada, la refrigeración y la calidad del material a mecanizar son determinantes en su durabilidad y en el mantenimiento de la precisión.
¿Es recomendable utilizar diferentes tipos de filo en una misma pieza?
Sí, en operaciones complejas donde diferentes fases requieren distintos cortes, ajustar el filo a cada etapa puede optimizar resultados y prolongar la vida útil de las herramientas.
¿Qué papel juega el recubrimiento en la elección del filo?
El recubrimiento mejora la resistencia al desgaste, reduce la fricción y puede soportar temperaturas elevadas, siendo clave en la elección del filo para mantener la precisión en mecanizados de alta tolerancia.
¿Qué causa la pérdida de filo en herramientas de grabado industrial y cómo optimizar su durabilidad?
Factores mecánicos y de uso que afectan la pérdida de filo
La pérdida de filo en herramientas de grabado industrial suele estar relacionada con factores mecánicos y de uso que generan desgaste progresivo. La fricción constante con materiales duros o abrasivos, como metales, cerámicas o compuestos con partículas abrasivas, acelera el desgaste de la cuchilla o la punta. Además, el impacto repetido o golpes accidentales durante el proceso puede deformar o mellar la superficie de corte, reduciendo su capacidad de mantener el filo. La aplicación de una presión excesiva también contribuye a un desgaste prematuro, ya que aumenta la fricción y el estrés en la herramienta.
Condiciones de operación y su impacto en la durabilidad
Las condiciones de operación, incluyendo la velocidad de grabado y la temperatura de trabajo, juegan un papel crucial en la pérdida de filo. Altas velocidades pueden generar calor excesivo, que afecta la dureza del material de corte y puede provocar su blanqueo o aflojamiento de recubrimientos protectores. Por otro lado, la acumulación de calor sin un adecuado sistema de refrigeración o lubricación puede causar deformaciones térmicas en la herramienta, disminuyendo su vida útil. Es fundamental ajustar parámetros de proceso y mantener condiciones controladas para evitar estos efectos nocivos.
Revisión y mantenimiento preventivo para prolongar la vida útil
Para optimizar la durabilidad del filo, es imprescindible implementar un programa de revisión y mantenimiento preventivo. Esto incluye verificar periódicamente el estado del filo, detectar signos de desgaste o daño, y realizar afilados en el momento adecuado. Además, la correcta selección de recubrimientos, como capas de nitruro de titanio o DLC, puede ofrecer una protección adicional contra la abrasión y el calor. La limpieza regular de las herramientas y el uso de lubricantes adecuados también ayudan a reducir la fricción y evitar la acumulación de residuos que aceleran el desgaste.
Preguntas frecuentes
¿Cuál es la causa principal del desgaste en herramientas de grabado?
El principal causante es la fricción continua con materiales abrasivos o duros, sumada a impactos o presiones excesivas durante el proceso.
¿Cómo influye la temperatura en la pérdida de filo?
El calor excesivo, si no se controla, puede reducir la dureza del material de corte y dañar recubrimientos, acelerando el desgaste.
¿Qué recubrimientos ayudan a prolongar la vida del filo?
Recubrimientos como el nitruro de titanio (TiN) o DLC ofrecen mayor resistencia al desgaste y a las altas temperaturas, extendiendo la vida útil de las herramientas.
¿Qué técnicas de mantenimiento previenen el desgaste prematuro?
Revisiones periódicas, afilados oportunos, limpieza regular y control de condiciones de trabajo son clave para mantener el filo en óptimas condiciones.
¿Es recomendable usar lubricantes durante el grabado?
Sí, el uso de lubricantes adecuados reduce la fricción, ayuda a disipar el calor y protege la herramienta contra el desgaste excesivo.
Mejorar los acabados superficiales en fotograbados: la influencia del tipo de filo en la calidad del resultado final
Importancia del tipo de filo en la precisión y acabado del fotograbado
El tipo de filo utilizado en los procesos de fotograbado tiene un impacto directo en la calidad superficial de las piezas. Un filo adecuado garantiza un corte limpio, minimizando las irregularidades en la superficie y evitando deformaciones que puedan afectar la funcionalidad o estética del producto final. La elección del filo debe considerar la dureza del material, el grosor de la capa de grabado y las tolerancias requeridas, ya que estos factores influyen en la agresividad y precisión del corte. Un filo bien afinado permite además reducir el desgaste de la herramienta, asegurando una mayor vida útil y menor necesidad de ajustes durante la producción.
Tipos de filo y su efecto en la calidad del acabado
Existen diferentes tipos de filo en las herramientas de fotograbado, cada uno con características específicas:
- Filo recto: Ofrece cortes precisos y uniformes en materiales finos, ideal para grabados con detalles finos y líneas nítidas.
- Filo cónico o en ángulo: Facilita el corte en materiales más duros o gruesos, ayudando a reducir la fuerza de corte y mejorar el acabado superficial.
- Filo con recubrimiento: Aumenta la resistencia a la abrasión y previene la acumulación de residuos, logrando superficies más limpias y uniformes.
La selección correcta del filo, en función del material y del diseño del fotograbado, puede reducir defectos como irregularidades, rebabas o marcas de corte, elevando la calidad superficial y la precisión dimensional.
Verificación y mantenimiento del filo para resultados óptimos
Para garantizar un acabado superficial consistente, es fundamental realizar revisiones periódicas del estado del filo. La afiladura o el recambio en el momento oportuno evita que se produzcan cortes imprecisos o superficies ásperas. La inspección visual y la medición de la geometría del filo con instrumentos adecuados permiten detectar signos de desgaste o desalineación. Además, un mantenimiento correcto, incluyendo la limpieza y el ajuste del filo, contribuye a mantener las tolerancias y la calidad superficial del fotograbado, reduciendo retrabajos y mejorando la eficiencia del proceso.
Preguntas frecuentes
¿Cómo influye el ángulo de corte en la calidad superficial?
Un ángulo de corte adecuado permite un contacto más eficiente con el material, minimizando la generación de calor y rebabas, y logrando superficies más lisas y precisas.
¿Qué efectos tiene un filo desgastado en el acabado final?
Un filo desgastado puede causar cortes irregulares, aumento en la rugosidad superficial y posibles marcas de quemado o deformaciones en el fotograbado.
¿Cuál es la mejor opción de filo para materiales delicados?
Para materiales delicados, se recomienda un filo con ángulo moderado y recubrimiento especial que reduzca la agresividad del corte y proteja la superficie.
¿Cómo afecta el recubrimiento del filo en la calidad del acabado?
El recubrimiento mejora la resistencia a la abrasión y reduce la acumulación de residuos, logrando superficies más limpias y uniformes en el proceso de grabado.
¿Qué medidas de control de calidad se deben aplicar al filo en producción?
Se recomienda realizar inspecciones visuales, mediciones de geometría y pruebas de corte periódicas para detectar desgaste o desalineaciones que puedan afectar la calidad del acabado.
¿Cómo detectar y corregir errores de registro en procesos de fotograbado relacionados con diferentes perfiles de filo?
Identificación de errores de registro en fotograbado según perfiles de filo
La detección de errores de registro en procesos de fotograbado requiere una inspección minuciosa de la pieza en distintas etapas. Observa cuidadosamente las áreas donde los perfiles de filo presentan desviaciones respecto a las especificaciones del diseño, especialmente en zonas donde la precisión es crítica. La inspección visual combinada con herramientas de medición como calibradores, microscopios o máquinas de medición por coordenadas (CMM) ayuda a identificar desalineaciones, desplazamientos o distorsiones en el registro.
Es fundamental verificar si los errores afectan perfiles específicos, como filos cortantes, áreas de contacto o zonas con detalles finos. La comparación entre la pieza grabada y el archivo de referencia permite detectar inconsistencias en el alineamiento, lo que puede indicar problemas en la etapa de exposición o en el posicionamiento del sustrato.
Factores que contribuyen a errores en diferentes perfiles de filo
- Desajustes en la máscara de exposición: una máscara mal alineada puede generar desplazamientos en perfiles finos o filosos.
- Inestabilidad en el soporte del sustrato: movimientos o vibraciones durante el proceso afectan el registro, especialmente en perfiles con geometrías delicadas.
- Variaciones en la calidad del revelado: un revelado inconsistente puede alterar la precisión en perfiles de filo, causando pérdida de definición o desplazamiento.
Para corregir estos errores, es imprescindible realizar ajustes precisos en el equipo y seguir protocolos estrictos de control en cada etapa del proceso.
Procedimientos para corregir errores y garantizar un correcto registro
- Revisión del posicionamiento del sustrato: asegúrate de que las marcas de referencia y los soportes estén correctamente alineados antes de la exposición.
- Calibración del equipo de exposición y grabado: verifica que los sistemas de alineación automática o manual estén ajustados y funcionando correctamente.
- Control del proceso de revelado: ajusta los tiempos y temperaturas de revelado para mantener la fidelidad en perfiles finos y filos cortantes.
- Implementación de controles de calidad periódicos: realiza inspecciones regulares con herramientas de medición precisas y documenta las desviaciones para ajustar los parámetros.
Preguntas frecuentes
¿Qué causas comunes provocan errores de registro en perfiles de filo en fotograbado?
Las principales causas incluyen desajustes en la alineación de la máscara, vibraciones durante el proceso, errores en el posicionamiento del sustrato y variaciones en el proceso de revelado.
¿Cómo puedo verificar si un error de registro afecta únicamente a perfiles finos o también a áreas más gruesas?
Utiliza mediciones comparativas en diferentes zonas de la pieza, preferiblemente con un CMM, para determinar si la desviación es localizada o generalizada. Esto ayuda a identificar si el problema radica en la exposición, el soporte o el revelado.
¿Qué pasos debo seguir si detecto un desplazamiento en el perfil de filo?
Primero, revisa y ajusta el alineamiento del sustrato y la máscara. Luego, verifica la calibración del equipo y realiza pruebas de registro en piezas de prueba antes de continuar con producción en serie.
¿Qué herramientas son recomendables para detectar errores de registro en perfiles delicados?
Se recomienda el uso de microscopios, máquinas de medición por coordenadas (CMM) y sistemas de inspección óptica automatizada para detectar con precisión desviaciones en perfiles finos y filos cortantes.
¿Cómo puedo prevenir errores de registro en procesos de fotograbado con perfiles de filo variados?
Implementa protocolos de alineación rigurosos, realiza calibraciones periódicas del equipo, emplea soportes estables y realiza inspecciones de control en cada etapa del proceso para garantizar la fidelidad en el registro.
